REVIT MEP
TUBULAÇÃO INDUSTRIAL
carreira
Aumente sua renda
das maiores construtoras do Brasil já utilizam processos BIM em suas obras
você receberá um Certificado Oficial emitido pela Autodesk válido no mundo inteiro.
Salário médio de BIM Managers:
Simplesmente o melhor curso que tem professores atenciosos, didática excelente, todas as aulas são claras e objetivas, é praticamente viciante, quanto mais você faz o curso, mais você quer aprender. Super recomendo! 👏
Felipe Góes
Para quem é esse curso
Para a modelar, detalhar e documentar sistemas de tubulação no Revit MEP.
Profissionais que trabalham no projeto e na execução de sistemas de tubulação
Preparação avançada para iniciar no mercado de trabalho com conhecimentos que o destacam.
Expansão de habilidades em projetos de instalações com modelos BIM para instalações mecânicas e hidráulicas.
Entendimento das ferramentas utilizadas nos fluxogramas de tubulação, P&ID, dimensionamento, suportes de tubulação, isolamento e geração de desenhos isométricos no processo de modelagem, seguindo uma sequência lógica que reflete o dia a dia de um projeto real.
HABILIDADEs
BIM (Building Information Modeling)
Entender os princípios e práticas do BIM e como o Revit é utilizado dentro deste contexto, essencial para todo profissional dessa área.
Modelagem de Sistemas DE TUBULAÇÕES

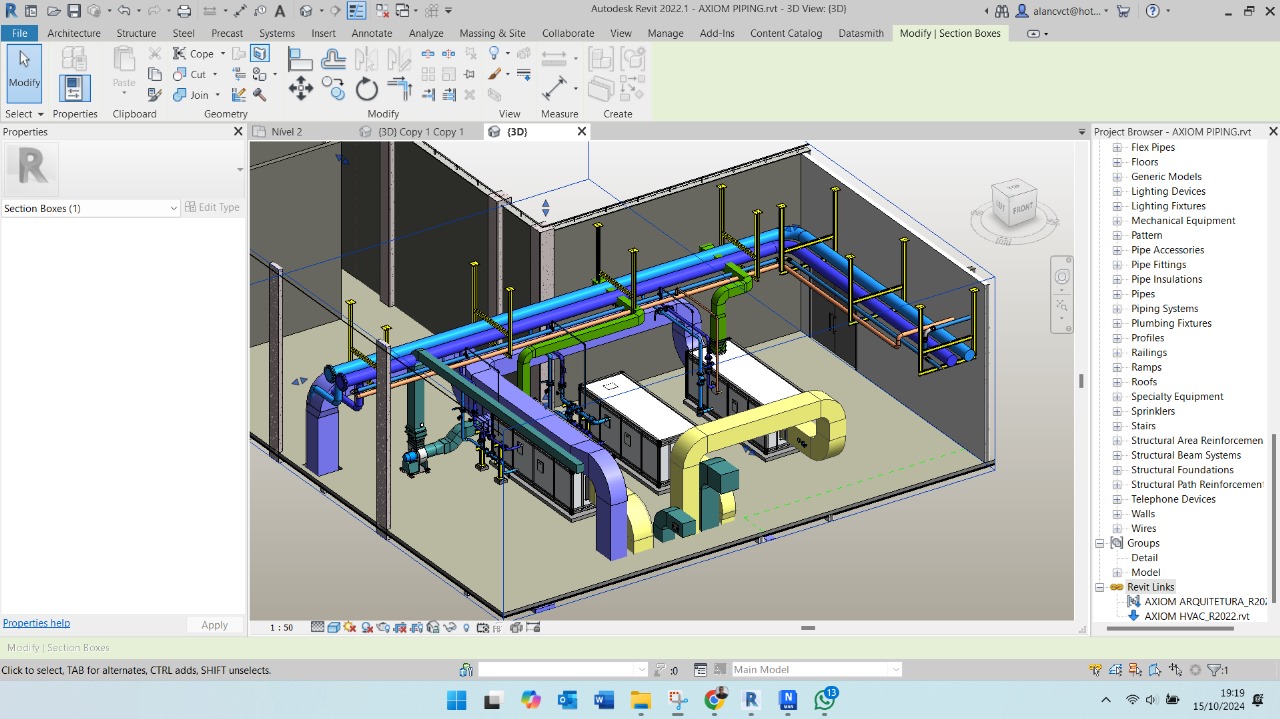

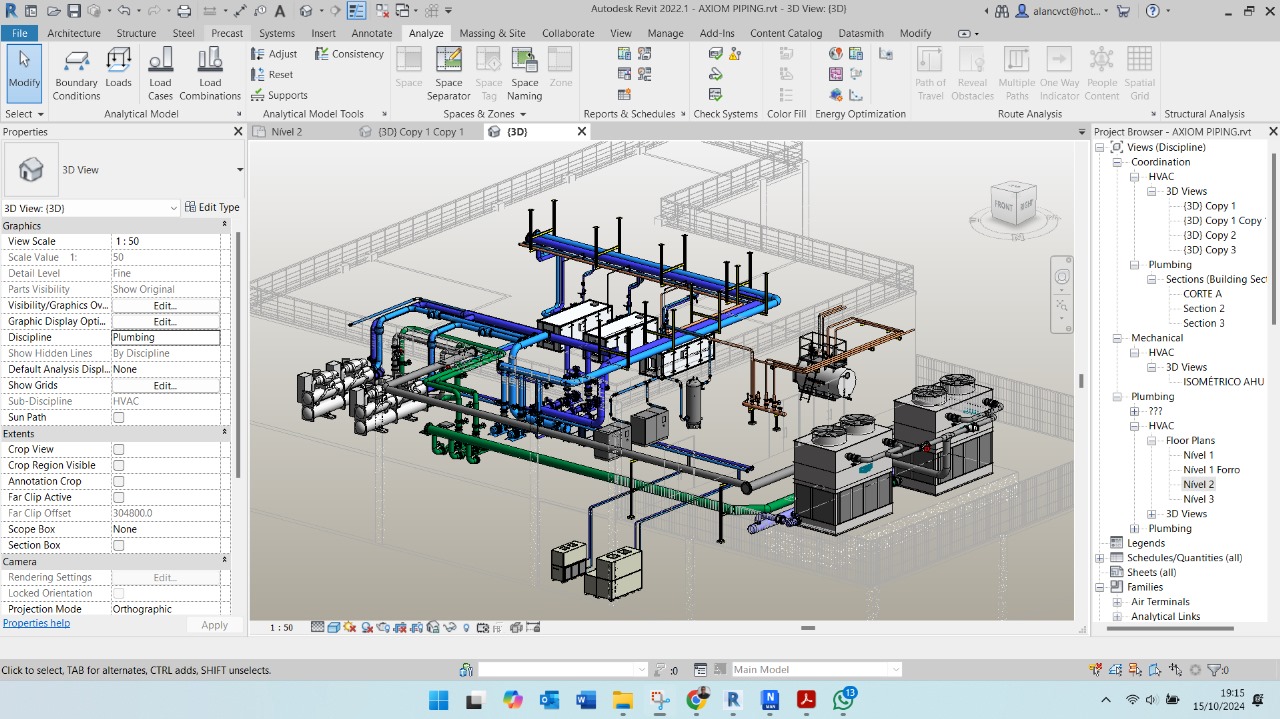

Modelagem e roteamento de tubulações (água gelada, água resfriada, água de condensação, vapor, ar comprimido e sistemas de combate a incêndio.
LAYOUT DE EQUIPAMENTOS
Importância do layout de equipamentos no projeto com princípios de planejamento e disposição de equipamentos, análise de espaço e acessibilidade conforme NR12.
CRIAÇÃO DE ISOMÉTRICOS DE TUBULAÇÃO
Habilidade de gerar desenhos isométricos automaticamente a partir do modelo 3D, facilitando a visualização e a montagem das tubulações em campo.
Customização de Famílias
Inserção e modificação de famílias de componentes hidráulicos (válvulas, bombas, instrumentos, etc.) de acordo com especificações de projeto.
FLUXOGRAMAS DE TUBULAÇÃO E P&ID
Conceitos fundamentais e boas práticas na utilização de P&ID para planejamento e coordenação.
Documentação e Detalhamento Técnico
Elaboração de plantas, cortes e elevações com vistas detalhadas do sistema de tubulação, gerando automaticamente a documentação técnica.
Análise de Sistema
Capacidade de realizar análises de desempenho dos sistemas projetados, verificando se o layout e as especificações atendem às necessidades do projeto.
ALAN CAVALCANTE
Projetista mecânico especializado em sistemas HVAC-R (Heating, Ventilation, Air Conditioning and Refrigeration), com sólida formação e experiência na área. Membro da ASHRAE Student Branch – SP, possui certificação no curso de Extensão em Engenharia do Ar Condicionado pelo SINDRATAR-RJ e em Tubulações Industriais pelo HCT Group. Como consultor REVIT MEP Mechanical, atua no desenvolvimento de equipamentos e acessórios para o setor BIM de ar condicionado, contribuindo com projetos de alta precisão e eficiência.
Certificado nos programas HAP v5.11 e HAP v6 (Hourly Analysis Program) pela Equipe Carrier – EUA, especializou-se no dimensionamento de carga térmica e simulação de consumo energético para edificações. As qualificações em HVAC são amplamente reconhecidas por instituições como ABRAVA e TROX Technik.
Participou de grandes projetos de instalação de tubulações em empresas de destaque, como FIOCRUZ, AMBEV, Laboratório Merck, NESTLÉ, P&G entre outros.
O que você irá aprender
Objetivos:
Capacitar os participantes a modelar, detalhar e documentar sistemas de tubulação no Revit MEP, incluindo equipamentos mecânicos, layout de equipamentos, válvulas industriais, instrumentos e diversos tipos de tubulações (água gelada, água resfriada, água de condensação, vapor, ar comprimido e sistemas de combate a incêndio). O curso enfatiza a importância dos fluxogramas de tubulação, P&ID, dimensionamento, suportes de tubulação, isolamento e geração de desenhos isométricos no processo de modelagem, seguindo uma sequência lógica que reflete o dia a dia de um projeto real.
Público-Alvo:
Indicado para engenheiros, arquitetos, projetistas, técnicos e estudantes que atuam ou pretendem atuar na área de projetos de instalações mecânicas e hidráulicas, e desejam aprofundar seus conhecimentos no uso do Revit MEP para modelagem de tubulações.
Certificado oficial Autodesk: 66 horas
- Visão geral do Revit MEP e do conceito BIM
- Interface do usuário e ferramentas básicas
- Configurações iniciais do projeto
- Criação de níveis e grids
- Navegação no modelo 3D e gerenciamento de vistas
- Conceitos fundamentais de P&ID (Piping and Instrumentation Diagrams)
- Importância dos fluxogramas de tubulação no processo de projeto
- Simbologia e normas aplicáveis em P&ID
- Leitura e interpretação de P&ID
- Influência dos P&ID nas etapas de modelagem no Revit
- Fluxo de informações entre P&ID e modelagem 3D
- Boas práticas na utilização de P&ID para planejamento e coordenação
- Importância do layout de equipamentos no projeto
- Princípios de planejamento e disposição de equipamentos
- Análise de espaço e acessibilidade
- Consideração dos consumidores e fluxo de trabalho
- Normas e regulamentos aplicáveis ao layout
- Ferramentas do Revit para desenvolvimento de layout
- Otimização do layout para eficiência operacional
- Estudos de caso e exemplos práticos
- Importação de famílias de equipamentos
- Posicionamento de equipamentos mecânicos conforme layout
- Posicionamento e conexão de equipamentos no modelo
- Organização do modelo
- Conceitos de parametrização no Revit
- Tipos de parâmetros: de projeto, compartilhados e globais
- Criação e edição de parâmetros
- Aplicação de parâmetros em famílias e componentes
- Uso de parâmetros para controle de dimensões, materiais e visibilidade
- Boas práticas de parametrização para eficiência e flexibilidade do modelo
Criando SPECs de Tubulação
- Tipos de tubos
- Materiais de Tubulação
- Especificações de Tubulação
- Criando sistemas de tubos
- Preferências de Roteamento
- Configuração de cores de tubos
- Importância das válvulas em sistemas de tubulação
- Tipos de válvulas industriais e suas aplicações:
- Posicionamento e conexão das válvulas nos sistemas
- Simbologia e representação gráfica no Revit
- Boas práticas na modelagem e documentação de válvulas
- Importância dos instrumentos em sistemas de tubulação
- Tipos de instrumentos e suas aplicações:
- Simbologia e representação gráfica dos instrumentos no Revit
- Posicionamento e conexão dos instrumentos nos sistemas
- Integração dos instrumentos com P&ID e sistemas de controle
- Boas práticas na modelagem e documentação de instrumentos
- Considerações sobre calibração e manutenção
- Importância do dimensionamento correto das tubulações
- Princípios básicos aplicados ao dimensionamento
- Critérios de dimensionamento:
- Seleção de materiais e diâmetros adequados
- Cálculos manuais básicos para dimensionamento
- Utilização de ferramentas e tabelas de dimensionamento
- Integração do dimensionamento com a modelagem no Revit
- Boas práticas para otimização e eficiência dos sistemas

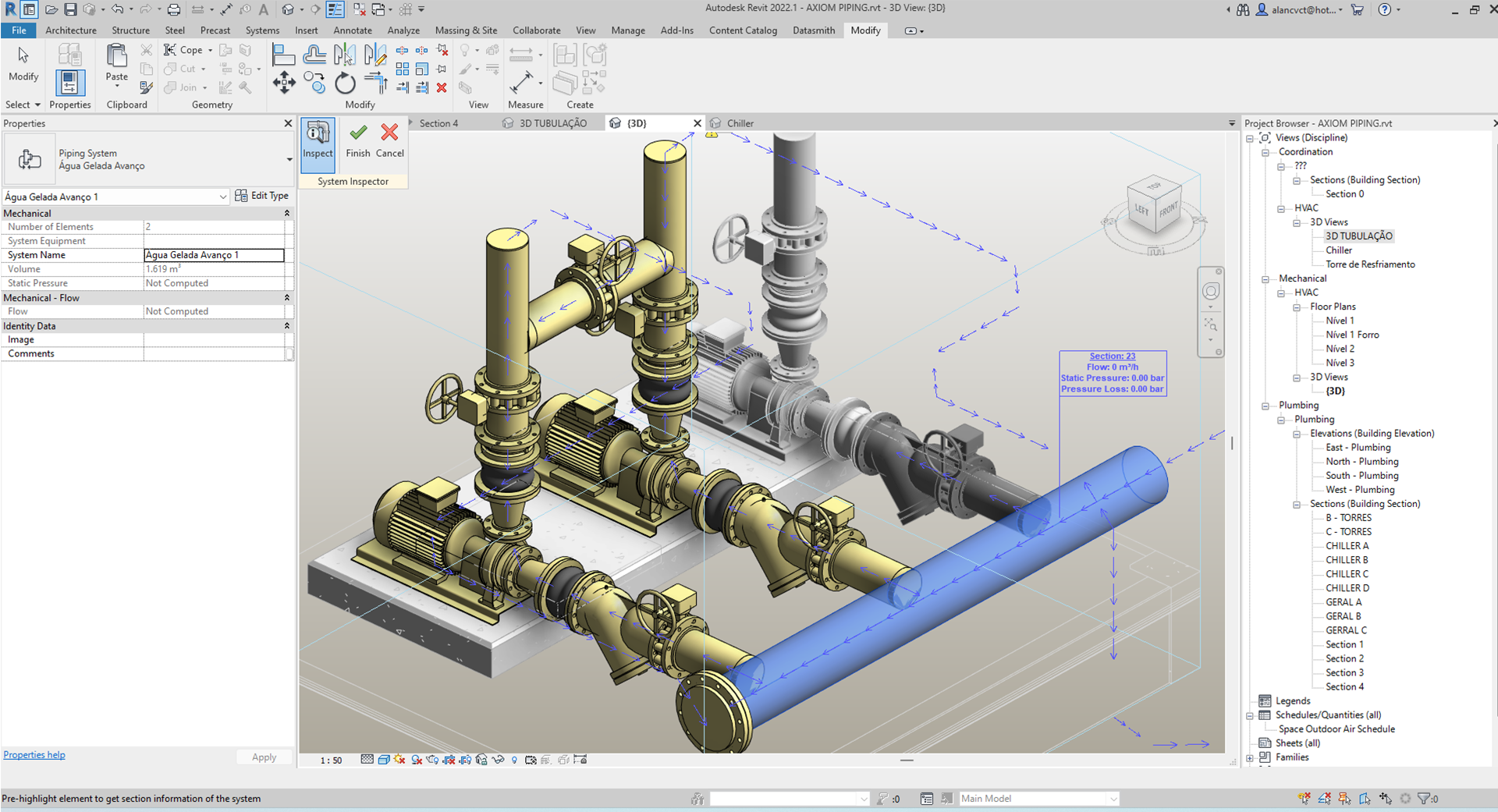

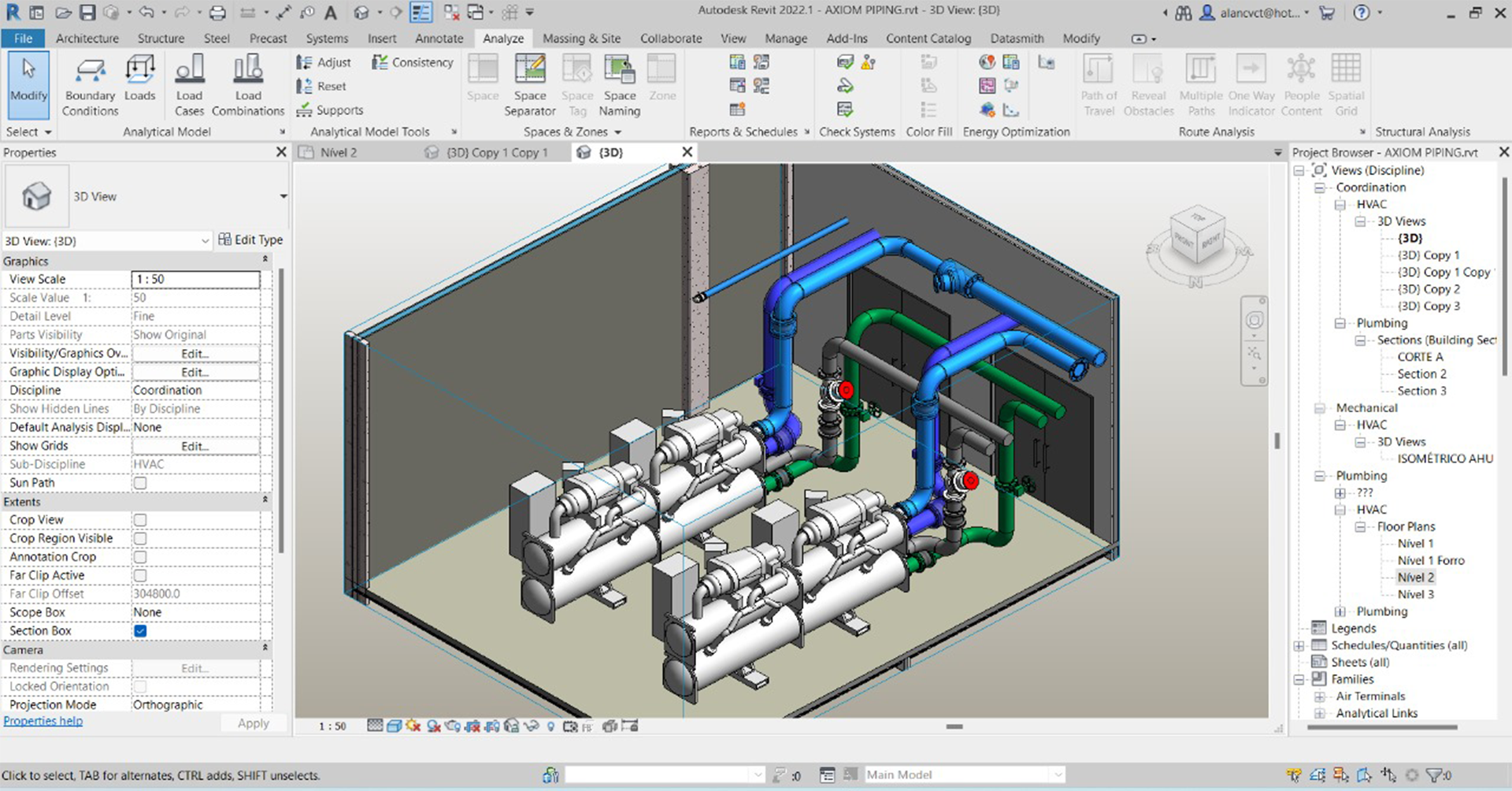

- Conceitos e aplicações de sistemas de água gelada
- Configuração de sistemas no Revit (tipos de tubulação, materiais)
- Modelagem das tubulações principais e ramais
- Conexão com equipamentos e unidades terminais
- Inserção de válvulas, instrumentos e acessórios
- Aplicação dos critérios de dimensionamento
- Verificação de fluxo e direção das tubulações
- Diferenças entre água gelada, água resfriada
- Configuração e modelagem de sistemas de água resfriada

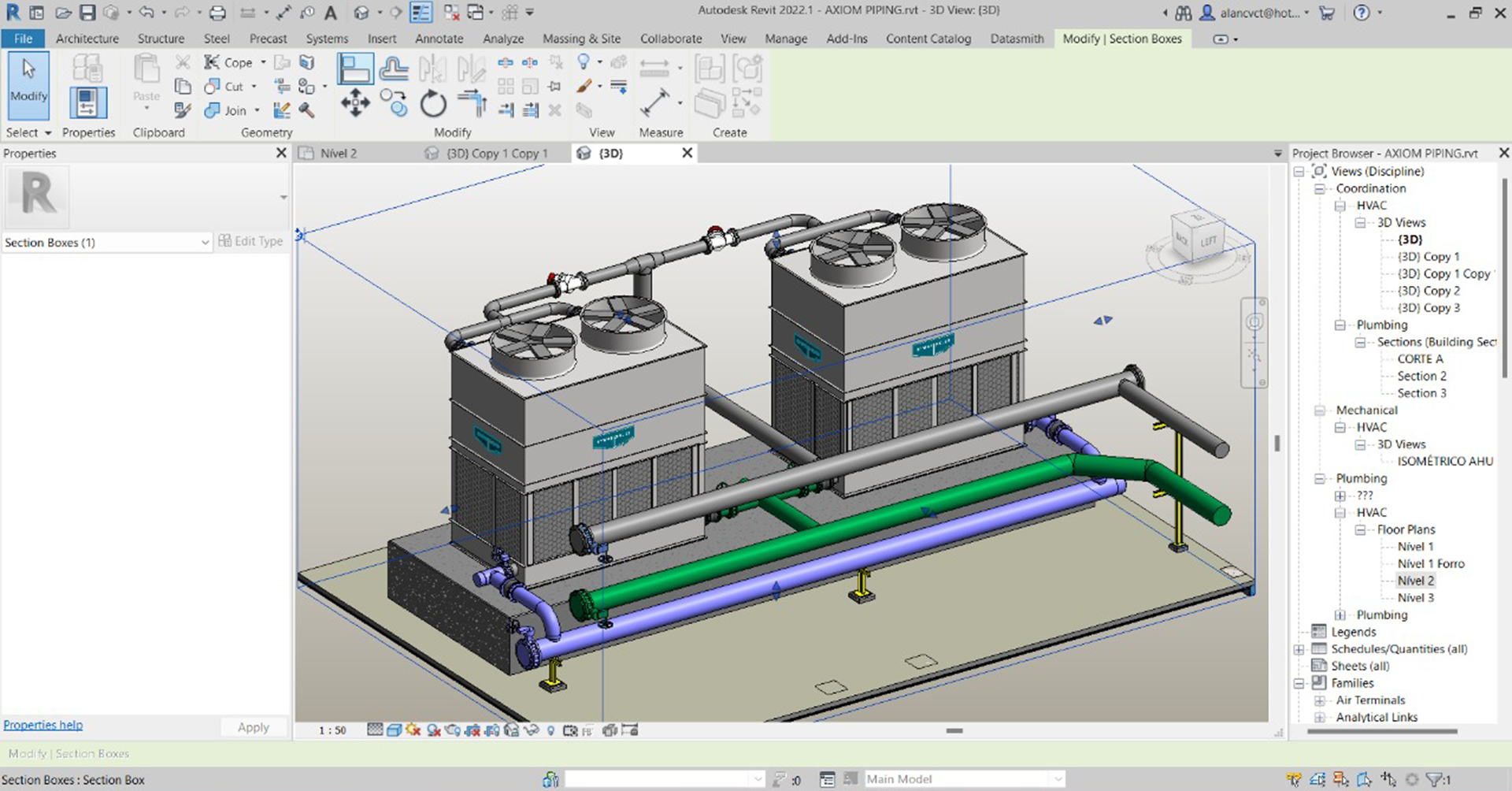

- Conexão com torres de resfriamento e chillers
- Considerações sobre inclinação e drenagem em tubulações de condensado
- Inserção de bombas, trocadores de calor, válvulas, instrumentos e outros equipamentos
- Aplicação dos critérios de dimensionamento
- Dimensionamento e modelagem de sistema de equalização das torres
- Modelagem de sistema de reposição de água
- Modelagem de sistema de dreno/ladrão da torre

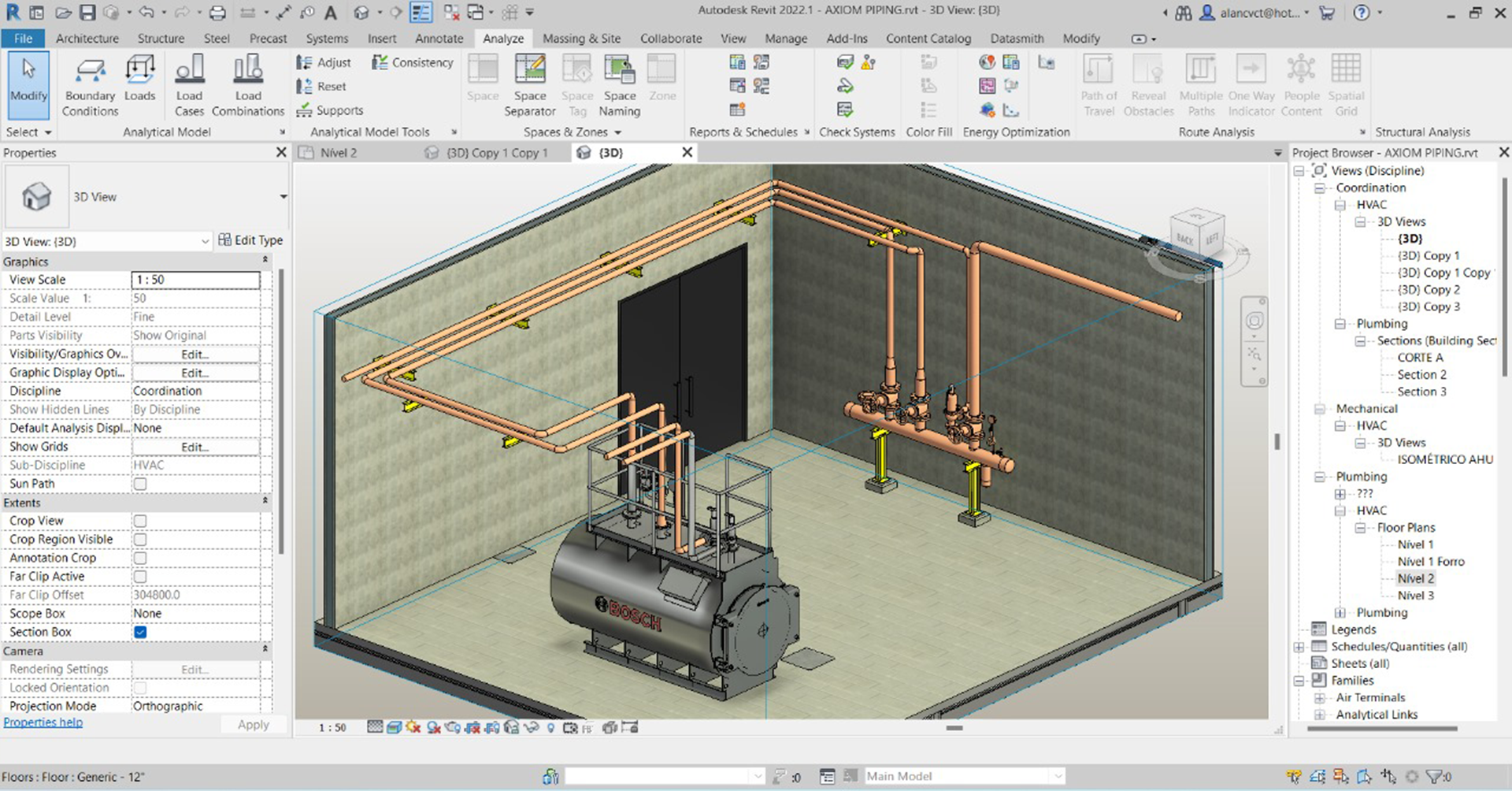

- Fundamentos de sistemas de vapor
- Configuração de sistemas de vapor no Revit MEP
- Modelagem de linhas de vapor e condensado
- Conexão com caldeiras e equipamentos consumidores
- Inserção de válvulas, instrumentos e acessórios
- Considerações sobre dilatação térmica e suportes
- Aplicação dos critérios de dimensionamento

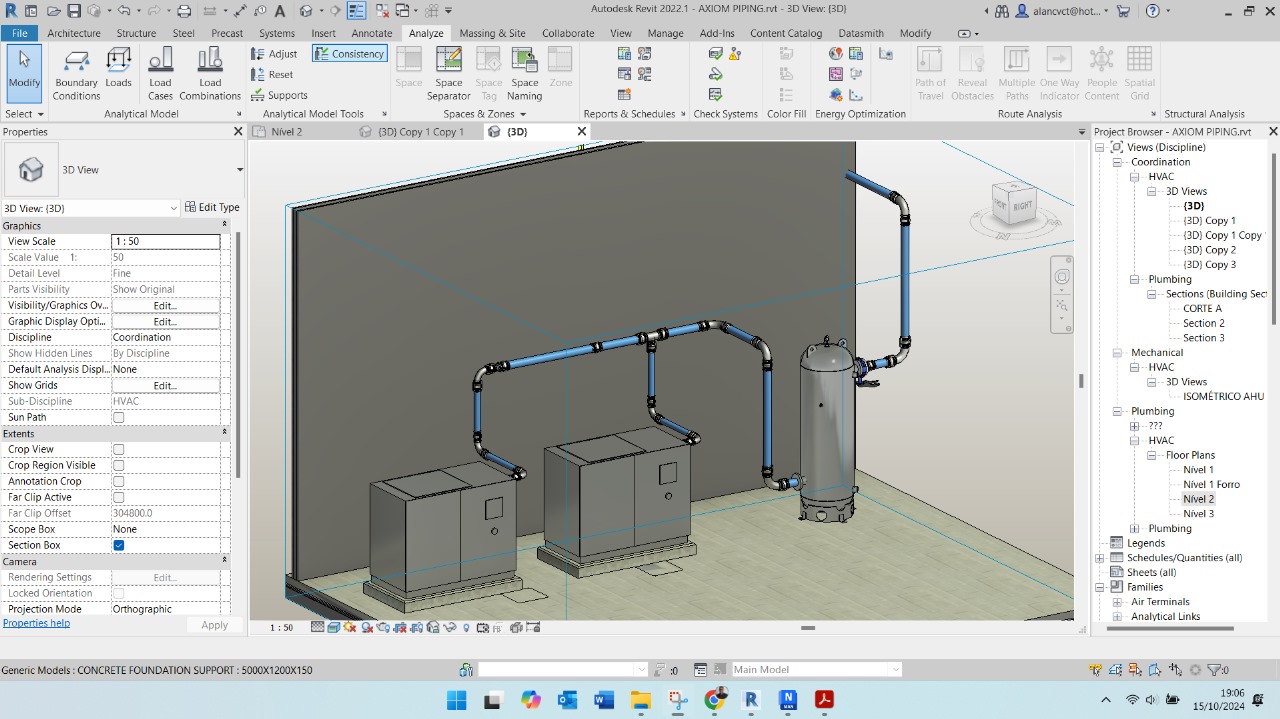

- Princípios de sistemas de ar comprimido
- Configuração e modelagem de redes de ar comprimido
- Conexão com compressores e pontos de consumo
- Inserção de válvulas, instrumentos, filtros, reguladores e conexões
- Análise de eficiência e perdas de carga
- Aplicação dos critérios de dimensionamento
- Normas e regulamentações para sistemas de combate a incêndio
- Tipos de sistemas:
- Configuração e modelagem dos sistemas no Revit
- Posicionamento de dispositivos e tubulações
- Inserção de válvulas e instrumentos específicos de combate a incêndio
- Integração com sistemas de alarme e detecção
- Análise de cobertura e eficiência do sistema
- Aplicação dos critérios de dimensionamento conforme normas
- Importância dos suportes na integridade do sistema
- Tipos de suportes: fixos, deslizantes, hangers, molas
- Critérios de seleção e posicionamento
- Modelagem de suportes no Revit
- Considerações sobre carga e estrutura de apoio
- Documentação e detalhamento de suportes
- Importância do isolamento térmico
- Materiais de isolamento
- Técnicas de aplicação e modelagem do isolamento no Revit
- Proteção mecânica (rechapeamento): conceito e modelagem
- Considerações sobre eficiência energética e conformidade com normas
- Documentação e especificação dos isolamentos
- Ferramentas de detecção de interferências no Revit
- Coordenação entre disciplinas (arquitetura, estrutura, MEP)
- Análise de conflitos e proposta de soluções
- Ajustes no modelo para resolução de interferências
- Melhores práticas para evitar conflitos futuros
- Conceitos básicos de desenhos isométricos
- Importância dos isométricos na montagem e construção
- Configuração de estilos de vista isométrica no Revit
- Criação de vistas isométricas de tubulação
- Anotações e detalhamento em desenhos isométricos
- Inserção de etiquetas, cotas e notas técnicas
- Exportação de isométricos para formatos de desenho
- Boas práticas na elaboração de isométricos para montagem
- Criação e personalização de folhas e vistas
- Geração de plantas, cortes e elevações
- Anotações, cotas e símbolos gráficos, TAG's de válvulas e instrumentos
- Criação de tabelas e listas de materiais automatizadas
- Configuração de estilos de linha e padrões gráficos
- Preparação do modelo para impressão e publicação
AUTODESK REVIT MEP PARA HIDRÁULICA INDUSTRIAL
- Professor Especialista em BIM e Membro da ASHRAE Student Branch
- Instrutor homologado ACI – Autodesk Certified Instructor
- Curso Oficial Autodesk
- O aluno recebe Certificado Autodesk com validade internacional: 66 horas
- Aulas gravadas em Full HD
- Centenas de avaliações 5 Estrelas no Google
- Comunidade online para dúvidas
- Você define o seu ritmo de estudos
- Acesso ao conteúdo: 12 meses
“Simplesmente o melhor curso que tem! Professores atenciosos, didática excelente, todas as aulas são claras e objetivas, é praticamente viciante, quanto mais você faz o curso, mais você quer aprender. Super recomendo!” 😀
– Felipe Góes –
NETWORKING E SUPORTE
LANÇAMENTO EM BREVE
REVIT MEP TUBULAÇÃO INDUSTRIAL
Engenheiros, Arquitetos, Projetistas, Técnicos e Estudantes na área de projetos de instalações mecânicas e hidráulicas podem modelar sistemas MEP em 3D com exatidão, precisão e facilidade paramétricas.
ACESSO: 12 MESES
(R$ 1068,00 em até 12x sem juros)
ou R$ 891,00 à vista.
- Acesso à comunidade exclusiva de alunos em formação MEP
- Suporte diretamente com os instrutores
- 7 Dias de garantia: Reembolso de 100% do valor pago sem burocracia.
- Certificado Oficial Autodesk com validade internacional
- Valorização profissional com possibilidade de candidatura para cargos com maior salário e menor competição
- 12 meses de acesso ao conteúdo
- Conteúdos extras na plataforma
- Uso da licença do Revit para treinamento, consulte as condições
Perguntas frequentes
Para este curso Revit MEP DE HIDRÁULICA INDUSTRIAL você tem acesso por 12 meses ao conteúdo, podendo ser renovado ao final.
A Autodesk possui licenças gratuitas para estudantes e professores universitários, ao iniciar o curso te daremos as instruções para baixar o Revit, não se preocupe.
Caso não se enquadre nos requisitos acima, a Axiom disponibiliza a licença do Revit durante todo o período de treinamento, consulte as condições comerciais com nosso pessoal de atendimento.
O tempo que for necessário ou precisar para concluir o curso, dentro do prazo limite contratado.
A plataforma de estudos onde disponibilizamos as aulas gravadas é a Hotmart, disponível 24 horas por dia, 7 dias por semana, ou seja, você pode acessar o dia e hora que quiser.
Pagando via cartão de crédito ou PIX sim, terá acesso imediato à todas as aulas. Se decidir pagar via boleto é um pouco mais demorado, até 2 dias úteis para a plataforma identificar o pagamento e liberar o acesso.
Disponibilizamos os cursos de MEP em módulos, cada um deles é comercializado individualmente, consulte as condições de pacote com nosso suporte no botão ao lado.
Sim, esse conteúdo está no módulo 8 deste curso.
Indicado para engenheiros, arquitetos, projetistas, técnicos e estudantes que atuam ou pretendem atuar na área de projetos de instalações mecânicas e hidráulicas, e desejam aprofundar seus conhecimentos no uso do Revit MEP para modelagem de tubulações.
O curso é desenvolvido para quem nunca abriu o Revit na vida, se tornar especialista. Então não se preocupe, vamos te ensinar tudo!
A maior parte do conteúdo é disponibilizada em vídeos, a plataforma é incrível e ela memorizará seu progresso dentro do curso, as aulas que assistiu e sempre que retornar saberá onde parou. As aulas são super dinâmicas e sem enrolação, mas além disso também é possível acelerar os vídeos para assistir no seu ritmo.
Não precisa saber AutoCAD.
Trabalhamos com grupos de alunos no WhatsApp, acreditamos que é a forma mais rápida de tirar dúvidas atualmente, este grupo é atendido pelo instrutor do curso, outros alunos muito experientes estão sempre auxiliando. Além disso, é um espaço incrível para o networking entre alunos.
Sim, se você se matricular e por qualquer motivo não quiser mais ter acesso tem 7 dias de garantia total para pedir reembolso, nem precisa nos dizer o motivo, seu dinheiro será devolvido. Mas temos certeza que vai amar.
Não, a matrícula é individual, se compartilhar seus dados de acesso o sistema poderá identificar e bloquear definitivamente seu usuário, fazendo com que perca o progresso e a matrícula.
Oferecemos descontos para grupos ou empresas. Entre em contato conosco para que possamos criar soluções específicas para sua demanda.
